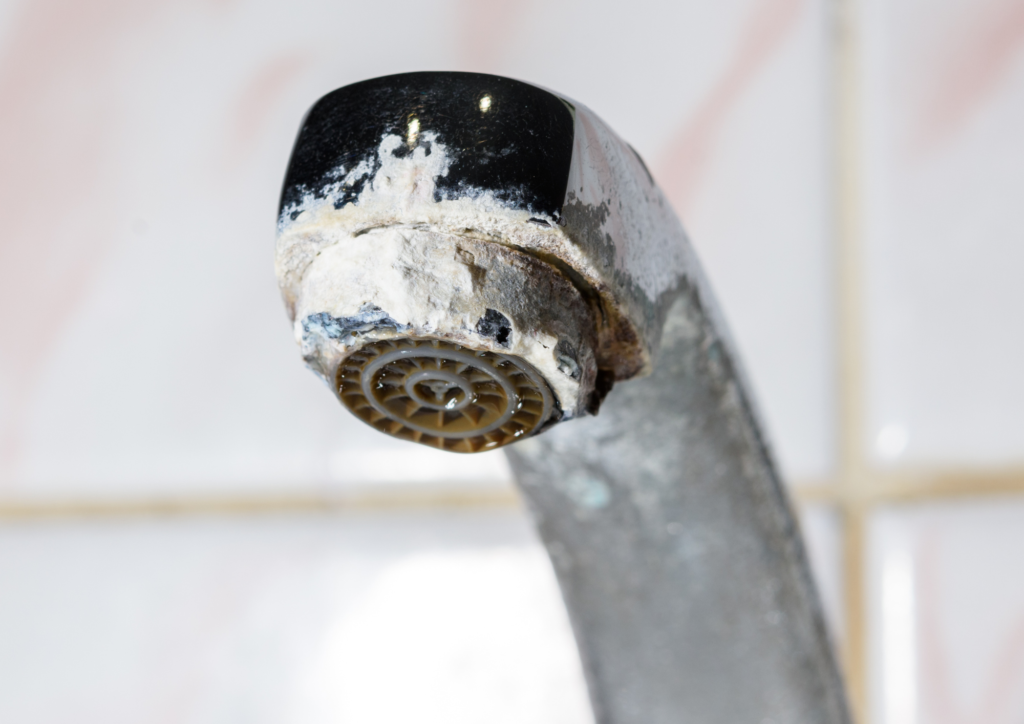

温泉施設の浴室で、蛇口やシャワーヘッドの根元に白いガリガリした塊がこびりついているのを見たことはありませんか。
あれが「スケール」です。
スケールとは、温泉水に溶け込んでいた成分が析出（結晶化）して固体になったものです。家庭のやかんやポットの内側に白い粉がつくのと同じ原理ですが、温泉施設ではその規模と頑固さが桁違いです。
温泉施設で働いていると、スケールとの戦いは365日続く日常業務です。浴槽の縁、シャワーカラン、配管の内壁、排水溝、ボイラーの熱交換器——あらゆる場所にスケールは発生します。放っておくと見た目が悪くなるだけでなく、設備の故障や衛生上のリスクにもつながります。
この記事では、スケールの正体、発生する場所ごとの特徴、除去方法、そして予防策までを現場スタッフの視点で解説します。
スケールの正体——何からできているのか
スケールの主成分は、温泉水に含まれるミネラル成分です。泉質によって成分が異なるため、スケールの種類も施設ごとに違います。
炭酸カルシウム（CaCO₃）

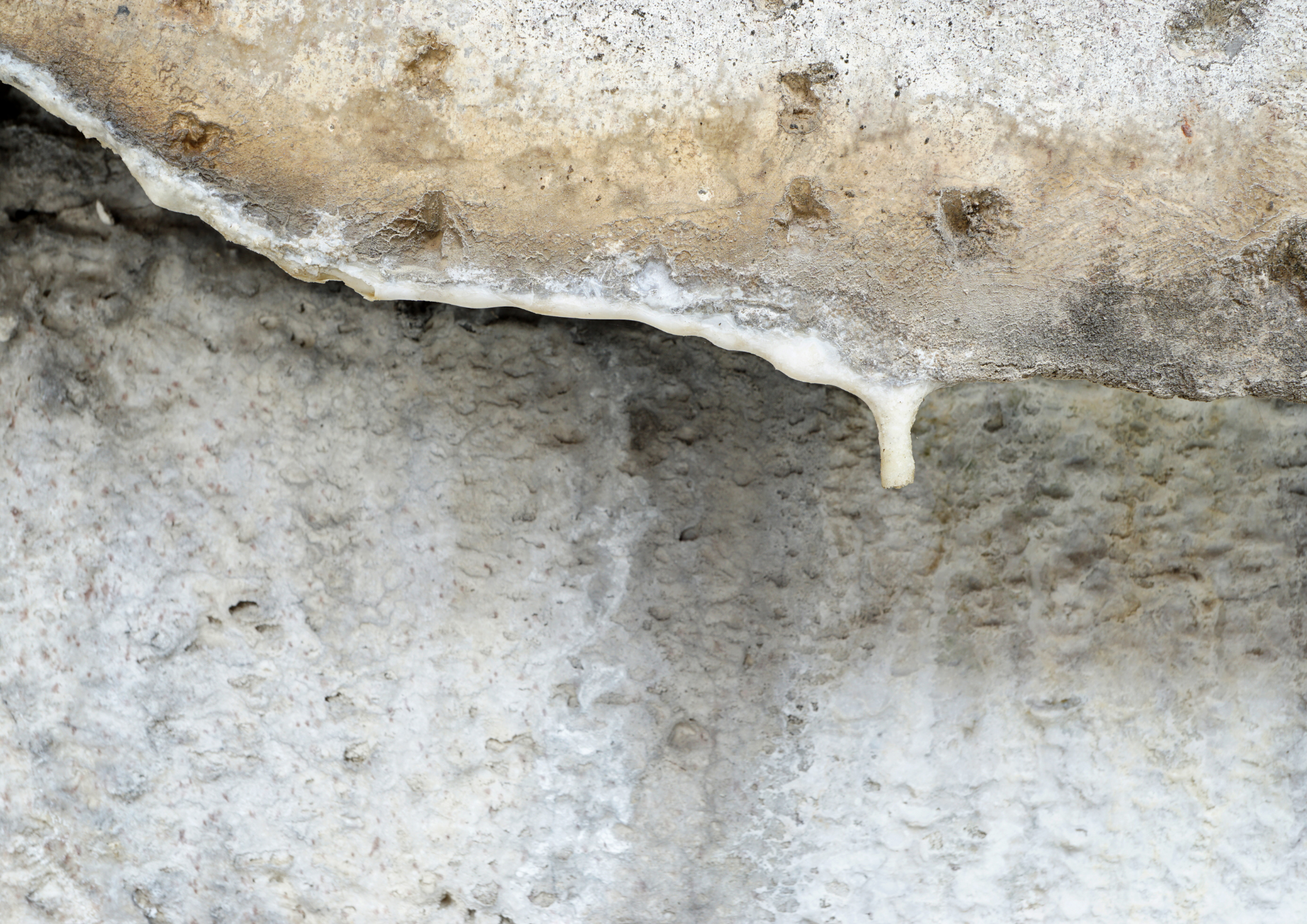

最も一般的なスケールです。カルシウムイオンと炭酸水素イオンを含む温泉水が、温度上昇やCO₂の揮散によって化学反応を起こし、炭酸カルシウムとして析出します。白〜灰白色の硬い結晶で、浴槽の縁に段々畑のように堆積していく姿は、自然界の鍾乳洞と同じ原理です。
炭酸水素塩泉で特に発生しやすいスケールです。
硫酸カルシウム（CaSO₄）
いわゆる「石膏」の成分です。硫酸塩泉、特にカルシウム−硫酸塩泉（石膏泉）で多く発生します。炭酸カルシウムよりも硬く、酸にも溶けにくいため、除去が厄介なスケールです。
硫化物スケール
硫黄泉で発生するスケールです。硫化水素が金属と反応して硫化物を生成し、黒〜暗褐色の付着物として配管や浴槽に堆積します。金属を腐食させる性質があり、配管の劣化にも直結します。
鉄スケール
鉄分を含む温泉では、第一鉄イオンが酸化して水酸化鉄や酸化鉄として析出します。赤褐色〜オレンジ色の付着物で、浴槽やタイルを着色します。有馬温泉の「金泉」のような含鉄泉の施設では、このスケールとの戦いが日常です。
シリカスケール（SiO₂）
ケイ酸（シリカ）を多く含む温泉で発生します。ガラスのように硬く、一度付着すると物理的にも化学的にも極めて除去が困難です。温泉施設のスケールの中で最も厄介な存在と言えます。
混合スケール
実際の温泉では、一種類のスケールだけが発生することは少なく、複数の成分が混ざり合った混合スケールになっていることがほとんどです。温泉成分表を見れば、どの成分が多いかがわかるので、発生しやすいスケールの種類を予測できます。
スケールが発生する場所と影響
スケールは温泉水が触れるあらゆる場所に発生しますが、場所によって問題の深刻さが異なります。
シャワーカラン・蛇口
お客様の目に最も触れやすいスケールです。
シャワーヘッドの吐水口、カランのハンドル周り、蛇口の根元——温泉水が繰り返し付着・乾燥する場所に白い結晶がこびりつきます。見た目が不衛生に感じられるため、お客様からのクレームにつながりやすいポイントです。
シャワーヘッドの内部にスケールが蓄積すると、吐水口が詰まって水の出が悪くなったり、水流が不均一になったりします。「シャワーの水圧が弱い」というお客様の声の原因が、実はスケールだったというケースは珍しくありません。
浴槽の縁・オーバーフロー部分
浴槽の縁、特にオーバーフロー（お湯が溢れる部分）の周囲はスケールが堆積しやすい場所です。お湯が空気に触れ、温度変化やCO₂の揮散が起きやすいためです。
白い段々状のスケールが成長すると、浴槽のデザインが損なわれるだけでなく、表面がザラザラになってお客様の肌を傷つける可能性もあります。また、スケールの凹凸に汚れやバイオフィルムが付着しやすくなるため、衛生面でもリスクが高まります。
配管の内壁
お客様からは見えませんが、施設管理上最も深刻なのが配管内壁のスケールです。
配管内にスケールが蓄積すると、まず配管の有効断面積が狭くなり、流量が低下します。ろ過装置を通過する水量が減れば、ろ過効率の低下につながります。ポンプにも余計な負荷がかかり、消費電力の増大やポンプ故障のリスクが高まります。
さらに問題なのは、スケールの下にバイオフィルムが形成されるリスクです。スケールの凹凸がある表面は、細菌が付着しやすい環境を作り出します。スケールの中でレジオネラ菌が増殖するリスクがあるため、スケール管理は衛生管理と直結しています。
ボイラー・熱交換器
加温を行うボイラーや熱交換器の内部は、温泉水が急激に加熱される場所であり、スケールが最も生成されやすい箇所です。
温度が上がると溶解度が下がる成分（炭酸カルシウムなど）が多いため、加熱部分にスケールが集中的に堆積します。熱交換器にスケールが付着すると、熱伝導効率が著しく低下し、同じ温度を維持するためにより多くのエネルギー（ガス・電気）が必要になります。光熱費の増大に直結する問題です。

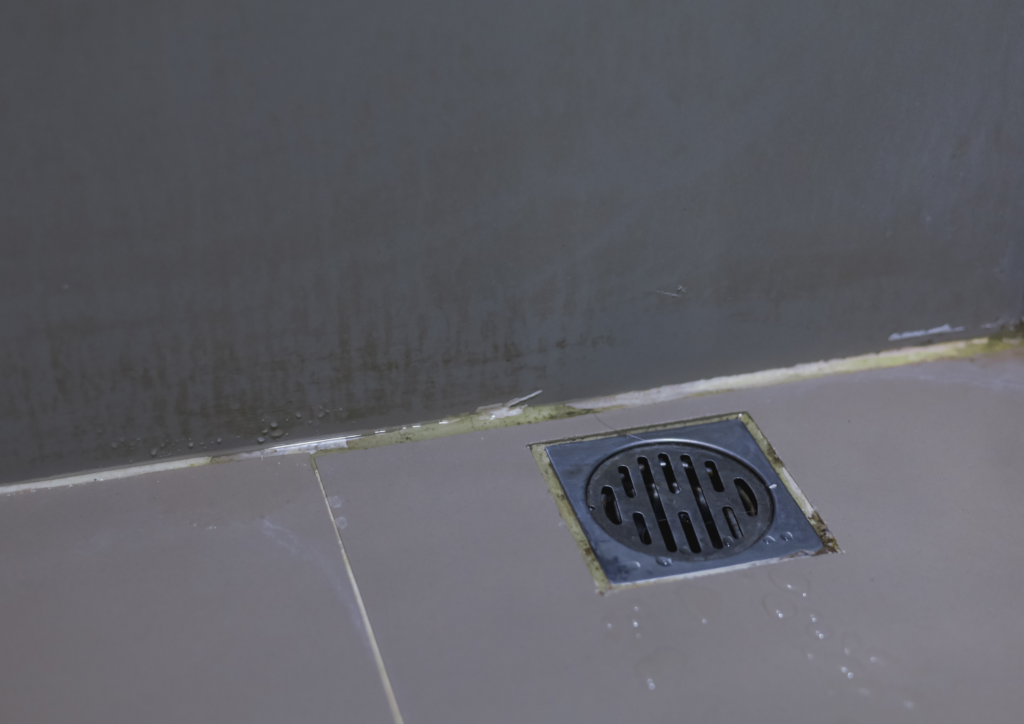

排水溝・排水管
排水溝もスケールが堆積しやすい場所です。温泉水が冷却される過程で成分が析出し、排水溝の底や壁面に固着します。
排水溝のスケールは見た目の問題に加え、排水の流れを阻害します。放置すると排水溝が詰まり、浴室の床に水が溜まる原因になります。清掃時に排水溝のスケール除去を怠ると、どんどん蓄積して除去が困難になります。
鏡・タイル・ガラス
浴室の鏡、壁面のタイル、ガラスの仕切りなども、温泉水の飛沫が付着してスケールが固着します。特に鏡は白いウロコ状のスケールが目立ちやすく、お客様の満足度に直結するポイントです。
スケールの除去方法
スケールの除去は、成分と場所に応じて方法を使い分けます。
配管洗浄に関しては下の記事をご覧ください
酸による溶解（ケミカル除去）
炭酸カルシウムのスケールに最も有効な方法です。
塩酸、クエン酸、スルファミン酸などの酸性溶液をスケールに塗布または浸漬し、化学的に溶解します。炭酸カルシウムは酸と反応してCO₂を発生させながら溶けていきます。泡がシュワシュワと出るのが溶けている証拠です。
業務用のスケール除去剤は、酸にプラスして界面活性剤（浸透を助ける成分）が配合されているものが多いです。
ただし、注意点がいくつかあります。酸は金属を腐食させるため、ステンレスや真鍮のカランに長時間塗布すると素材を傷めます。大理石やセメント目地も酸に弱いため、素材を確認してから使用する必要があります。使用後は必ず十分に水洗して酸を除去します。
硫酸カルシウム（石膏）やシリカのスケールは、一般的な酸では溶けにくいため、この方法だけでは対応できません。
物理的な除去
酸で溶けないスケールには、物理的な力で除去する方法を取ります。
スクレーパー（へら状の工具）やワイヤーブラシでスケールをこそぎ落とす方法が最も原始的ですが、確実です。ただし、素材を傷つけるリスクがあるため、力加減と工具の選択が重要です。
高圧洗浄機も有効です。特に排水溝や浴槽の縁など、広い面積のスケールを一気に除去するのに向いています。
配管内部のスケールについては、ピグ洗浄（スポンジ状の弾体を配管内に通す方法）が物理的除去の選択肢になります。
酸洗浄＋物理的除去の組み合わせ
実際の現場では、まず酸でスケールを軟化させてから、ブラシやスクレーパーで物理的に落とすという組み合わせが最も効率的です。硬いスケールをいきなり力でこすっても落ちにくいですが、酸で柔らかくしてからなら格段に作業しやすくなります。
シャワーヘッドのスケール除去
シャワーヘッドの詰まりは、取り外してクエン酸溶液に一晩浸けておくと効果的です。クエン酸は食品にも使われる安全な酸なので、取り扱いが楽です。翌朝、歯ブラシなどで軽くこすれば、吐水口に詰まったスケールが取れます。
鏡のウロコ取り
鏡のスケール（ウロコ）は、酸性のクリーナーまたはダイヤモンドパッド（研磨材）で除去します。市販のウロコ取りクリーナーも使えますが、業務用の酸性クリーナーの方が効率的です。ただし、曇り止めコーティングが施されている鏡の場合、研磨するとコーティングが剥がれるリスクがあります。
スケール除去の頻度
スケールは「溜めてから落とす」よりも「溜まる前にこまめに落とす」方が圧倒的に楽です。
日常清掃レベル（毎日〜週数回）
シャワーカランや蛇口の周り、浴槽の縁、鏡、排水溝の表面——これらは日常の清掃の中で、薄いスケールのうちに拭き取るのが理想です。固着する前なら、酸性のクリーナーを軽く吹きかけてスポンジで拭くだけで落ちます。
定期清掃レベル（月1回〜数ヶ月に1回）
浴槽のオーバーフロー周り、排水溝の深部、シャワーヘッドの分解洗浄などは、月1回程度の定期清掃で対応します。日常清掃で取り切れなかったスケールをここでリセットするイメージです。
配管・ボイラーの酸洗浄（年1〜2回）
配管内壁やボイラーの熱交換器のスケール除去は、配管洗浄の一環として年に1〜2回実施します。酸性洗浄液を配管内に循環させて溶解するか、専門業者に依頼して物理的に除去します。
スケールを放置するとどうなるか
「見た目が少し悪いだけ」と思ってスケールを放置すると、さまざまな問題に発展します。
見た目の悪化とクレーム
カランや浴槽の縁にこびりついた白いスケールは、清掃が行き届いていない印象を与えます。お客様にとってはスケールもカビも「汚れ」です。口コミで「浴室が汚い」と書かれると、集客に直接影響します。
設備の効率低下と故障
配管のスケールは流量低下とポンプ負荷の増大を引き起こし、ボイラーのスケールは熱効率を下げて光熱費を押し上げます。長期間放置すると、ポンプのオーバーヒートやボイラーの過熱による故障にもつながります。
バイオフィルムとレジオネラ菌
配管内のスケール表面はバイオフィルムが形成されやすい環境です。バイオフィルムの中ではレジオネラ菌が通常の塩素消毒では届かない状態で増殖するリスクがあります。スケール管理を怠ることは、衛生管理の根幹を揺るがす問題です。
排水の詰まり
排水溝や排水管のスケールは、蓄積が進むと排水を完全に塞いでしまうことがあります。浴室の床に水が溜まれば営業に支障が出ますし、急な詰まりは緊急対応が必要になります。
スケールを予防する方法
完全にゼロにすることはできませんが、発生を抑える工夫はあります。
温泉水の温度管理
炭酸カルシウムのスケールは、温度が高いほど発生しやすくなります。必要以上に加温しないことが、スケール発生を抑える基本です。
源泉の前処理
一部の施設では、源泉を浴槽に供給する前に前処理（スケール成分の除去や軟水化）を行っています。イオン交換樹脂や軟水装置を使ってカルシウムイオンを除去することで、配管やボイラーへのスケール堆積を大幅に減らすことができます。
ただし、温泉成分を除去しすぎると泉質が変わってしまうため、どこまで処理するかは施設の方針と泉質のバランスで判断します。
こまめな清掃
予防の基本はやはり「こまめに落とす」ことです。薄いうちなら簡単に落ちるスケールも、数ヶ月放置すると岩のように硬くなります。日常清掃の中にスケール除去を組み込む習慣が、長期的には最もコストパフォーマンスが高い対策です。
配管材質の選定
スケールが付着しにくい配管材質を選ぶことも有効です。樹脂管（塩ビ管やポリエチレン管）は、金属管に比べてスケールが付着しにくい傾向があります。配管の更新時に検討する価値があります。
泉質によるスケールの違い
最後に、泉質ごとのスケール傾向を整理しておきます。
塩化物泉は、塩化ナトリウム（食塩）が析出することがありますが、水溶性が高いため比較的落としやすいスケールです。ただし、金属への腐食作用があるため、スケールよりも配管の腐食の方が問題になることが多い泉質です。
炭酸水素塩泉は、炭酸カルシウムのスケールが発生しやすい代表的な泉質です。温度上昇とCO₂の揮散がトリガーになるため、加温する施設では特に注意が必要です。
硫酸塩泉は、硫酸カルシウム（石膏）のスケールが発生します。酸に溶けにくく、物理的除去が必要になることが多い厄介なタイプです。
硫黄泉は、硫化物スケールが発生します。黒い付着物として配管や浴槽に堆積し、金属を腐食させる性質があります。スケール管理と配管の腐食対策をセットで行う必要がある泉質です。
単純温泉は、成分が薄いためスケールの発生は比較的少ないです。施設管理の観点からは最も扱いやすい泉質と言えます。
炭酸泉（二酸化炭素泉）は、CO₂が抜ける際にpHが上昇し、炭酸カルシウムのスケールが発生しやすくなります。炭酸ガスを逃がさないための管理と、スケール管理が同時に求められる泉質です。
まとめ
スケールは、温泉水に溶け込んだミネラル成分が析出して固体になったものです。泉質によって炭酸カルシウム、硫酸カルシウム、硫化物、鉄、シリカなど種類が異なり、除去の難易度も変わります。
発生する場所は、シャワーカランや蛇口（見た目のクレームに直結）、浴槽の縁（美観と衛生）、配管の内壁（流量低下・バイオフィルム・レジオネラリスク）、ボイラーの熱交換器（光熱費の増大）、排水溝（詰まり）、鏡やタイル（見た目の印象）——と多岐にわたります。
除去方法は、酸による溶解（炭酸カルシウムに有効）、物理的除去（スクレーパー・高圧洗浄・ピグ洗浄）、またはその組み合わせが基本です。硫酸カルシウムやシリカのスケールは酸に溶けにくいため、物理的除去が中心になります。
最も大切なのは「溜まる前に落とす」という意識です。薄いうちなら数分で落ちるスケールも、放置すれば岩のように硬くなり、除去に何時間もかかる代物に変わります。日常清掃にスケール除去を組み込むことが、見た目・設備・衛生すべてを守る最善の方法です。
温泉の成分が豊かであるほど、スケールも多くなります。それは「良い温泉」である証でもあります。スケールと上手に付き合っていくことが、温泉施設の現場力そのものだと感じています。
【参考文献】
・環境省「鉱泉分析法指針（改訂）」 ※温泉成分（カルシウムイオン、炭酸水素イオン、硫酸イオン、シリカなど）の分類と析出条件の基礎知識
・日本温泉科学会「温泉科学」各号 https://www.j-hss.org/ ※温泉水からのスケール析出メカニズム（炭酸カルシウムの温度依存性、CO₂揮散との関係）に関する研究論文
・一般社団法人 日本ボイラ協会「ボイラーの水管理」 https://www.jbanet.or.jp/ ※ボイラー・熱交換器におけるスケール堆積と熱効率低下の関係、酸洗浄の手法
・日本工業規格 JIS B 8223「ボイラの給水及びボイラ水の水質」 ※ボイラー水中のカルシウム・シリカ濃度管理基準
・独立行政法人 産業技術総合研究所（AIST）地熱資源研究グループ
※地熱発電・温泉利用におけるシリカスケール対策の研究。シリカの溶解度と温度・pHの関係
・ステンレス協会「ステンレス鋼の腐食と防食」 https://www.jssa.gr.jp/ ※硫化水素環境下での金属腐食メカニズム
・厚生労働省「循環式浴槽におけるレジオネラ症防止対策マニュアル」 https://www.mhlw.go.jp/content/11130500/000712875.pdf ※スケール表面へのバイオフィルム形成リスク、配管洗浄によるスケール除去の重要性
・国立感染症研究所 IASR「浴槽水の衛生管理とレジオネラ属菌対策」 https://id-info.jihs.go.jp/niid/ja/iasr-sp/2740-related-articles/related-articles-513/11878-513r02.html
・一般社団法人 日本ビルヂング経営センター「建築物の維持管理マニュアル」
※酸洗浄（塩酸・クエン酸・スルファミン酸）の種類と適用素材、物理的除去（高圧洗浄・ピグ洗浄）の手法
・公益社団法人 全国ビルメンテナンス協会「清掃作業の標準仕様」
※鏡のウロコ除去、タイル・カランのスケール除去手順
